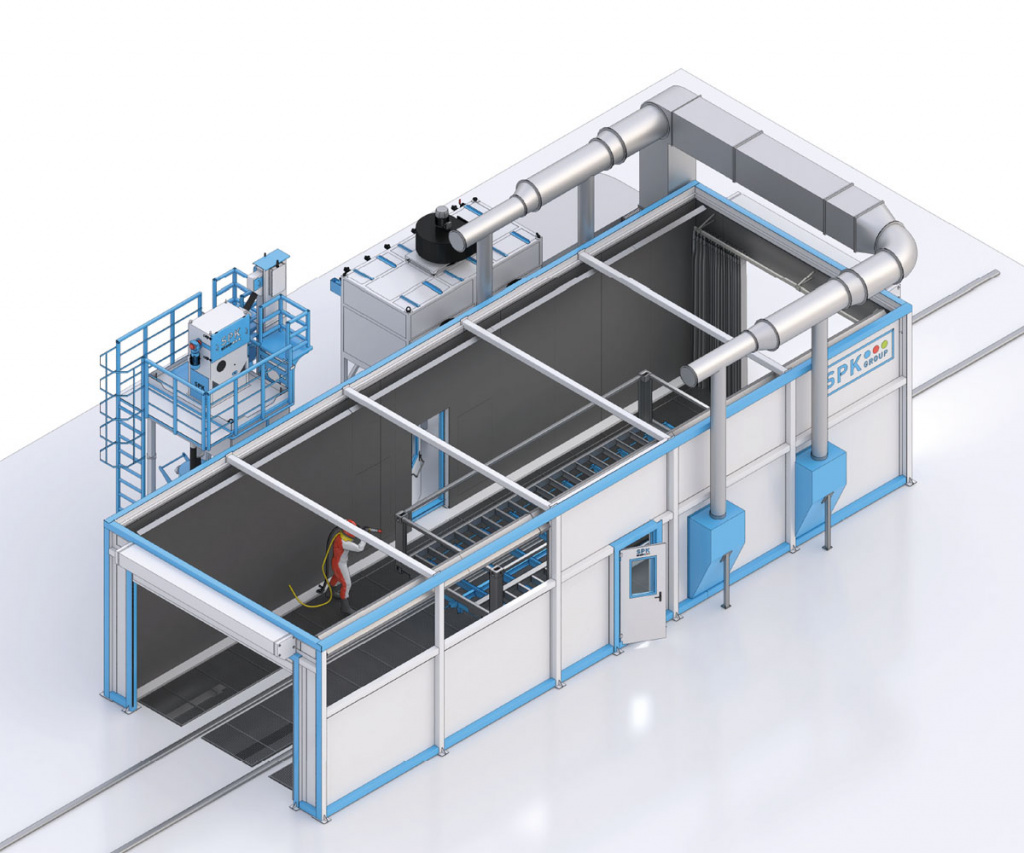

Дробеструйная камера SPK-SBB-14.5.4 для металлоконструкций

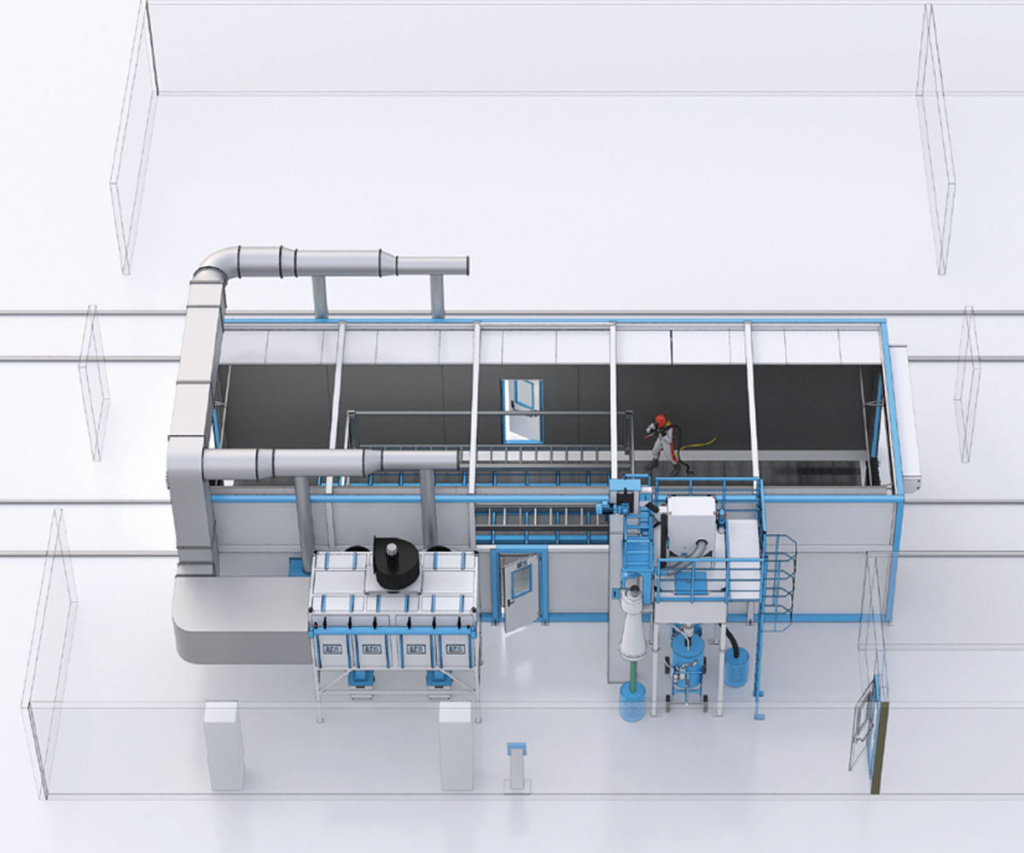

Схема работы

Дробеструйная камера обитаемая проходного типа SPK-SBB-14.5.4 предназначена для ручной струйной обработки различных поверхностей изделий и металлоконструкций абразивоструйным методом в целях избавления от окалины, ржавчины, различных лакокрасочных и гальванических покрытий, следов побежалости металла, наклепа и поверхностного упрочнения металлических поверхностей.
Абразив (дробь), используемый при струйной обработке, ниспадает через решетчатый настил. Под решетчатым настилом находятся продольные скребковые конвейеры (–1 уровень фундамента: –230 мм). Они подают дробь на поперечный конвейер дроби (скребковый) (–2 уровень: –650 мм). Поперечный конвейер затем передает дробь на ковшовый элеватор (–3 уровень: –1200 мм).
Ковшовый элеватор транспортирует дробь к виброситу. Вибросито и присоединенный к нему воздушно- каскадный сепаратор очищают дробь до того, как через силос абразива дробь поступает в напорные резервуары через дозирующий дисковый затвор.
Воздушный поток после сепаратора направляется через пылеотделительную установку в вентиляционно- фильтровальную установку. Воздух в дробеструйной камере отсасывается через вытяжную отбойную перегородку в ВФУ. В фильтрующем устройстве воздух очищается от пыли и выводится в окружающую среду. Такое пылеудаление обуславливает небольшое понижение давления в дробеструйной камере. За счет этого чистый воздух попадает внутрь через вентиляционные отверстия в крыше камеры.

Корпус дробеструйной камеры

Корпус дробеструйной камеры выполнен на основе стального каркаса, обшитого звукоизоляционными панелями. Стены и потолок покрыты резиновой облицовкой для защиты от воздействия дроби. С торца камеры расположены ворота для загрузки и выгрузки обрабатываемых изделий. Вытяжные отбойные щиты устанавливаются на одной из стен камеры. В крыше дробеструйной камеры предусмотрены соответствующие отверстия для системы подачи свежего воздуха.
